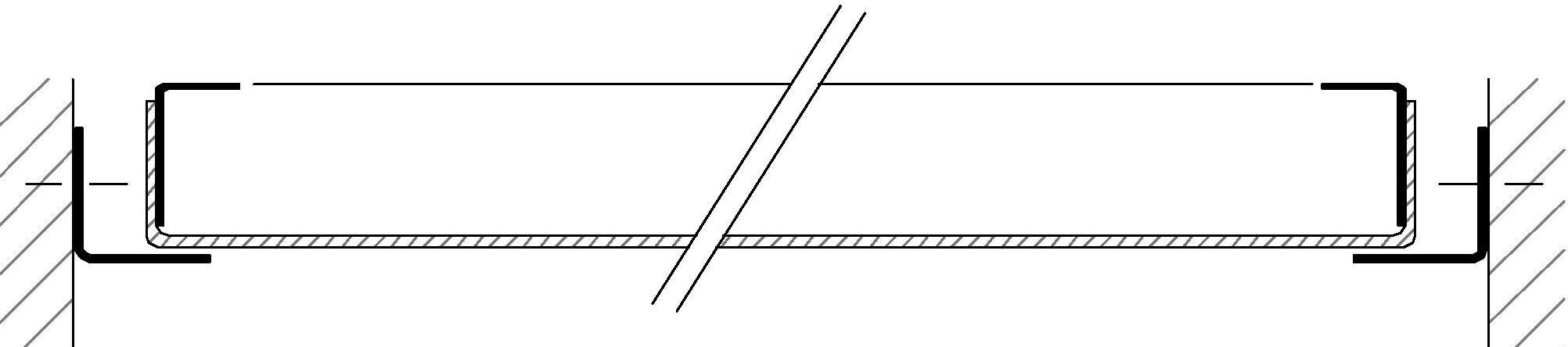

Konstruktion: VES-L100-WA1

Die Streckmetalldeckenplatten werden allseitig auf einen werkseitig mitgelieferten Stahl - Wandwinkel mit einer Kantung von mind. 30/30mm aufgelegt. Der Wandwinkel hat eine Mindest - Materialstärke von 1,5mm feuerverzinkten Stahl und wird in der Deckenfarbe mitlackiert. Auf Wunsch kann der Wandwinkel auf einer Schenkelseite zur Befestigung für den Wandbereich vorgelocht werden.

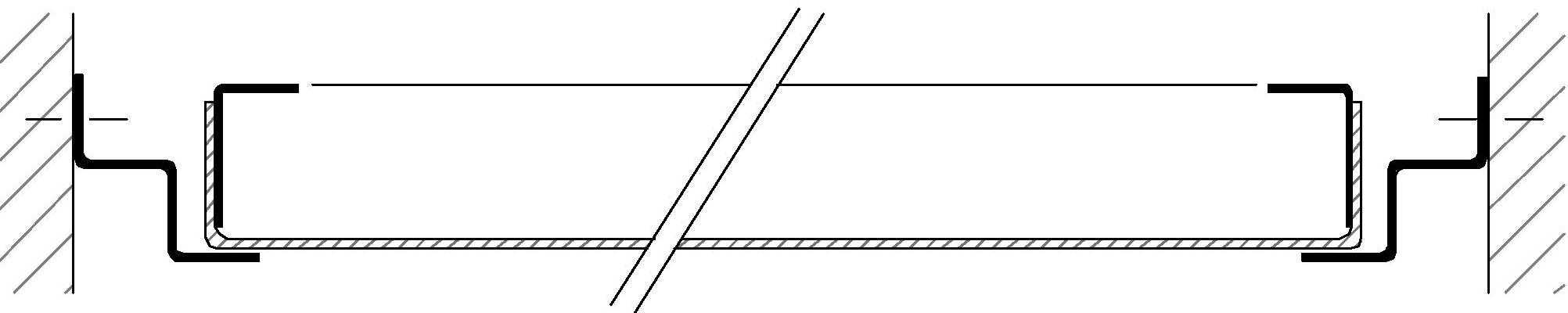

Konstruktion: VES-L100-WA2

Konstruktionsaufbau wie beim System WA1, jedoch mit einer allseitigen Schattenfuge von 30mm. Kantung: 30/30/30/30mm. Auf Wunsch kann der Stufenwinkel auch mit Lüftungsschlitzen geliefert werden.

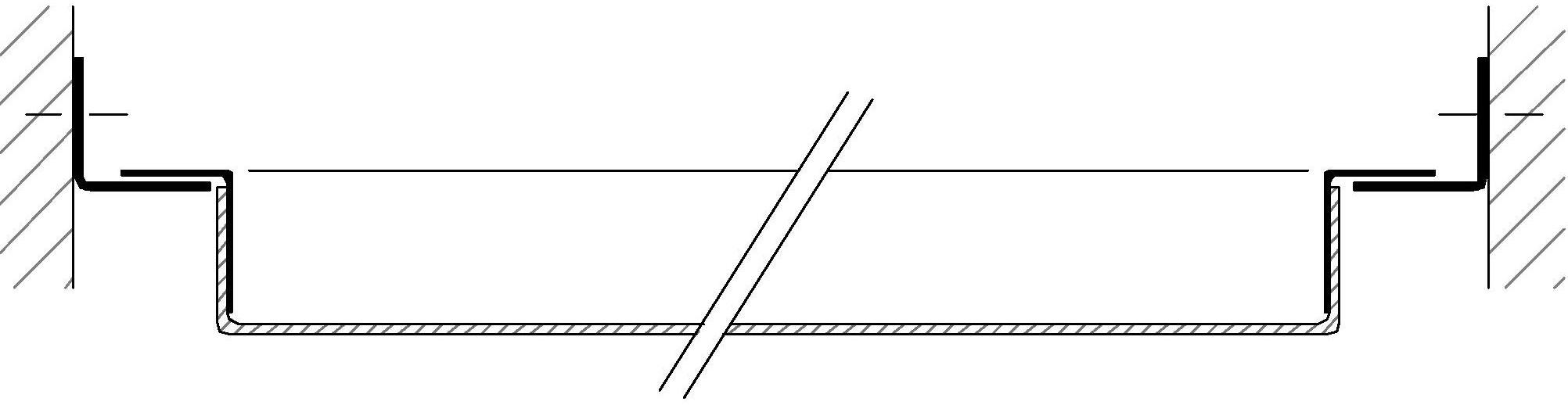

Konstruktion: VES-L100-WA3

Konstruktionsaufbau auch hier wie bei WA1, jedoch werden die Kantungen der Streckmetall - Elemente an den Stirnseiten ca. 15-20mm nach außen gekantet, so dass eine sichtbare Schattenfuge gebildet wird. Die Flurtoleranzen sollten hier möglichst gering ausfallen, da man im Gegensatz zur Version WA2 nur geringe Toleranzen ausgleichen kann.

Downloads für VES-Flurdecken:

- Flurdecken komplett (PDF 2,5 MB)

- Ausschreibung VES-L100-WA (Word)

- Preisanfrage Streckmetalldecken (Word)

- weitere Downloadmöglichkeiten
